消防水枪

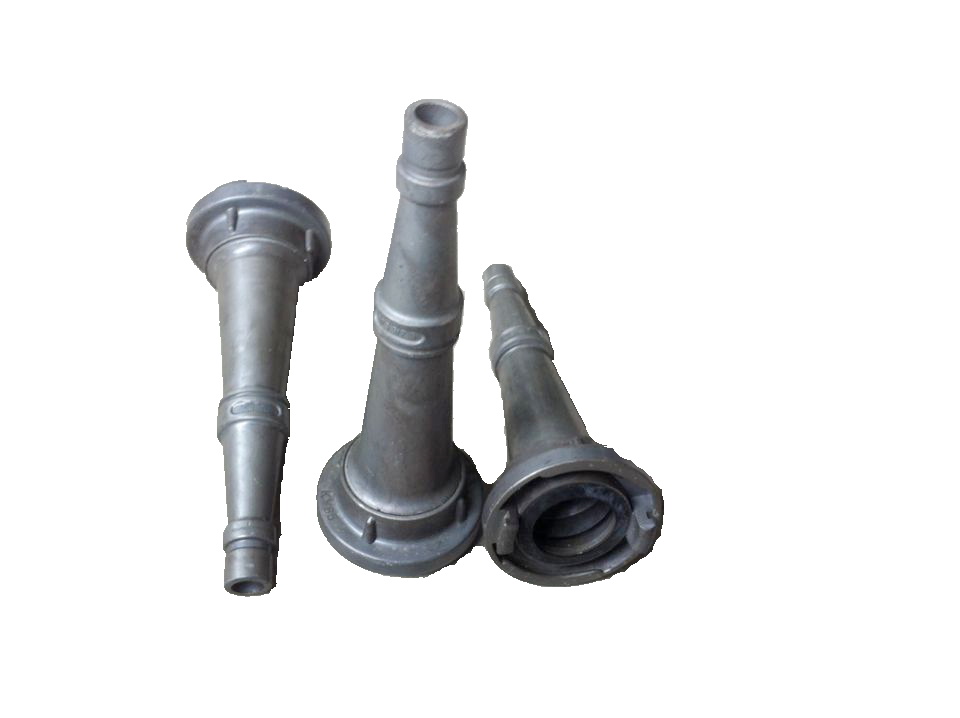

直流水枪


产品型号规格:QZ3.5/7.5

 、用途及结构

   直流水枪是灭火的射水工具,用其与消防水带连接会喷射密集充实的水流。具有射程远、水量大等优点。它由内口式管牙接口(KY型)、水枪枪体组成。

二、 基本参数

  直流水枪的性能参数如图1(执行标准:GB8181-2005《消防水枪》)

型号规格

工作压力范围/MPa

接口公称通径/mm

当量喷嘴直径/mm

额定喷射压力/MPa

额定流量/L/s

流量允差

射程/m

L

QZ3.5/7.5

0.2~1.6

65

19

0.35

7.5

8%

28

330

内扣式管牙接口基本参数如图2 执行标准:GB12514.1-2005GB12514.2-2006

号规格

公称工作压力

(Mpa)

密封试验压力(MPa)

强度试验压力(MPa)

D

d

L

l

KY65

1.6

1.6

2.4

111

G2

52

20

三、 使用与维护

   1、直流水枪通常与消防水带、消火栓、消防接口等配套使用。

   2、灭火时,将直流水枪通过消防接口与消防水带连接,并将枪嘴对准火源喷射水流,实施灭火作业。

3、要经常检查密封圈是否老化和损伤,发现损坏漏水时要及时更换。

4、直流水枪应放置于避光干燥处。使用后,应擦、晾干后方可收起放置原处。

5、直流水枪应定期检查,表面无明显异样。

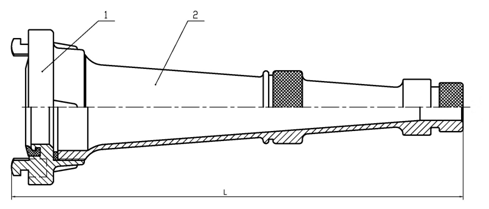

     图1:直流水枪结构图

     1、内扣式管牙接口(KY型)  2、水枪枪体

     图2:KY型内扣式管牙接口

     1、本体  2、平面密封圈  3、槽形密封圈

    ★  若用户在使用中发现产品制造质量问题,在保持产品出厂外观的情况下,请与我公司联系。
